Rg4864 - Одноэтажный дом на склоне

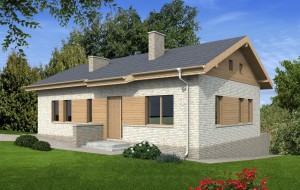

Одноэтажный дом на склоне Rg4864 - Вид1
Скидка на готовый проект -10%

  • Одноэтажный дом на склоне Rg4864 Вид2
  • Одноэтажный дом на склоне Rg4864 Вид3
  • Одноэтажный дом на склоне Rg4864 Вид4
  • Одноэтажный дом на склоне Rg4864 Фасад1
  • Одноэтажный дом на склоне Rg4864 Фасад2
  • Одноэтажный дом на склоне Rg4864 Фасад3
  • Одноэтажный дом на склоне Rg4864 Фасад4
  • Одноэтажный дом на склоне Rg4864 План2

Характеристики проекта

  • Общая площадь 78.52 кв.м
  • Жилая площадь 57.82 кв.м
  • Размеры дома 13.04 x 8.04 м
  • Количество комнат 4
  • Количество спален 3
  • Отделка Облицовочный кирпич
  • Материал стен Пеноблок / Газобетон
  • Фундамент ленточный
  • Перекрытия деревянные балки

Подробнее


Показать зеркальный вариант
   Редактор   планировки

Стоимость проекта:
Архитектурный и конструктивный разделы
22 050 руб. 24 500 руб.

Доставка курьером бесплатно: 2-5 дней
  •

  • Тамбур — 3,54 кв м
  • Кухня — 6,76 кв м
  • Столовая — 25,48 кв м
  • Коридор — 4,26 кв м
  • Спальня — 8,84 кв м
  • Спальня — 12,30 кв м
  • Спальня — 11,20 кв м
  • С/у — 3,57 кв м
  • Бойлерная — 2,58 кв м

    Проект индивидуального одноэтажного жилого дома с размерами здания 13,04 x 8,04 м. Наружная отделка здания – облицовочный кирпич и деревянные панели. Фундамент – ленточный бутобетонный (под несущими стенами). Наружные стены – газобетонный блок с воздушным зазором и отделкой облицовочным кирпичом и деревянными панелями. Внутренние стены – газобетонный блок. Перегородки – гипсокартон на металлическом каркасе. Пол этажа – пол по деревянным балкам перекрытия. Межэтажное чердачное – деревянные балки перекрытия. Крыша – двускатная. Кровля – металлочерепица. Окна – металлопластиковые.

    Электронная версия проекта в pdf - бесплатно. Второй бумажный экземпляр проекта в формате А3 предоставляется — бесплатно. Доставка курьером - бесплатно.
    Распечатать описание, виды, планировки
Показать все похожие в группе - еще 9

Дизайн-проект интерьера дома может быть выполнен в нескольких вариантах: "Базовый", "Рабочий", "Полный":

  • Базовый - 600 р/м² (состав: 3D визуализации интерьера, планы помещений с расстановкой мебели);
  • Рабочий - 1200 р/м² (состав: "Базовый" + развертки основных помещений, привязки розеток, выключателей, светильников);
  • Полный - 1500 р/м² (состав: "Рабочий" + спецификации мебели, предметов интерьера, основных отделочных материалов).

Подробнее о дизайне интерьера: стили, стоимость, состав дизайн-проекта

Архитектурно-строительный проект (АС) включает в себя Архитектурный и Конструктивный разделы (АР и КР) - это оптимальный комплект рабочих чертежей, необходимых и достаточных для получения разрешения на строительство и проведения строительных работ. Состав комплекта чертежей каркасных домов и домов из бруса имеет некоторые особенности (примеры проектов из каркаса, бруса).

Проектная документация предоставляется в печатном виде в альбомах формата А3 в двух экземплярах, а так же в электронном виде в формате PDF (в качестве ознакомительного образца).

Пример состава Архитектурного и Конструктивного разделов проекта:


Архитектурный раздел (АР)

    • 1. Титульный лист

      1. Титульный лист
    • 2. Ведомость чертежей. Общие данные

      2. Ведомость чертежей. Общие данные
    • 3. Генплан участка (СПОЗУ) (доп. услуга)

      3. Схема генерального плана (доп. услуга)
    • 4. План этажа 1

      4. План этажа 1
    • 5. План этажа 2

      5. План этажа 2
    • 6. Экспликация полов

      6. Экспликация полов
    • 7. Фасад 1, 2

      7. Фасад 1, 2
    • 8. Фасад 3, 4

      8. Фасад 3, 4
    • 9. Разрезы

      9. Разрезы
    • 10. План кровли

      10. План кровли
    • 11. Перспективные 3D виды

      11. Перспективные 3D виды

    Конструктивный раздел (КР)


  • 1. Титульный лист

    1. Титульный лист
  • 2. Ведомость чертежей. Общие данные

    2. Ведомость чертежей. Общие данные
  • 3. План фундамента

    3. План фундамента
  • 4. Указания к фундаменту. Спецификация

    4. Указания к фундаменту. Спецификация фундамента
  • 5. Кладочные планы 1 и 2 этажа

    5. Кладочные планы 1 и 2 этажа
  • 6. Конструкция стены. Перемычки

    6. Конструкция стены. Перемычки
  • 7. Опалубочный план перекрытия. Схемы армирования

    7. Опалубочный план перекрытия. Схемы армирования. Спецификация
  • 8. План раскладки деревянных балок перекрытия. Спецификации

    8. План раскладки деревянных балок перекрытия. Спецификации
  • 9. Схема расположения основных элементов крыши

    9. Схема расположения основных элементов крыши
  • 10. 3D вид основных элементов крыши 1 уровня

    10. 3D вид основных элементов крыши 1 уровня
  • 11. 3D вид основных элементов крыши 2 уровня

    11. 3D вид основных элементов крыши 2 уровня

В базовый состав проекта не включен Инженерный раздел внутридомовых коммуникаций (водоснабжение и канализация, отопление, электроснабжение) и он может быть изготовлен дополнительно. Так же при необходимости дополнительно могут быть изготовлены: генплан застройки участка / паспорт проекта, смета на строительство, внесение изменений в готовый проект и адаптация типового проекта под регион строительства. Зачастую дополнительного изготовления паспорта проекта не требуется (зависит от требований местной архитектуры). Все возможные разделы проекта дома - полный состав проекта.

В случае, если у Вас еще нет общего представления о желаемом доме - стадиям индивидуального проектирования может предшествовать эскизный проект.


Состав проекта каркасного дома или дома из бруса

При разработке проектов домов из дерева или по каркасной технологии, конструктив стен на стадии проектирования не прорабатывается подробно (т.е. в состав проектной документации не входят развертки стен, сборочные схемы и спецификация элементов каркаса). В конструктиве проекта будут присутствовать монтажные планы и основные узлы.

30.07.2015 18:49:08
Возможен ли зеркальный вариант проекта?
войти

Стоимость строительства "коробки" (фундамент, стены, кровля) (работа + материалы (без отделки)):

Стоимость строительства дома носит ориентировочный характер - цена может меняться в зависимости от сезона, удаленности объекта строительства, сложности работ и класса применяемых материалов. Для более детального расчета стоимости строительства необходима разработка сметы


  • Бревно или брус (от 32 000 руб/м2) - от 2 512 640 руб.
  • Каркасный дом (дерево / ЛСТК) (от 33 000 руб/м2) - от 2 591 160 руб.
  • Бетонные блоки стеновые (от 34 000 руб/м2) - от 2 669 680 руб.
  • Ячеистый бетон (от 35 000 руб/м2) - от 2 748 200 руб.
  • Пенополистирол (от 38 000 руб/м2) - от 2 983 760 руб.
  • Durisol (Дюрисол) (от 38 000 руб/м2) - от 2 983 760 руб.
  • Керамические блоки (от 43 000 руб/м2) - от 3 376 360 руб.
  • Кирпич (от 43 000 руб/м2) - от 3 376 360 руб.
Калькулятор стоимости строительства дома
